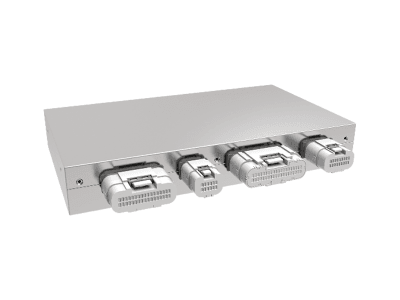

產品信息
適用范圍：軌道交通用110V 備用電源系統
產品特點
隨著軌道交通技術和電池技術的不斷發展，電池作為動力系統或儲能系統不斷在軌道交通領域應用，并取得長足發展，110V 電池管理系統（BMS）采用一體化設計，負責對電池電壓信息采集、電池溫度采集以及電池組工作電流采集，基于上述采集電池組的數據，BMS 對電池系統狀態和故障進行分析、處理和預警，BMS 通過RS485 總線（支持CAN）將電池數據信息發送給充電機，實現電池管理，防止電池組過充、過放和過溫，延長其使用壽命。
功能描述
1、BMS 自檢
2、單體電池電壓的檢測
3、單體電池溫度的檢測
4、被動均衡功能
5、電池組工作電流的檢測
6、電池組總電壓的檢測
7、電池組SOC 的估算
8、電池組SOH估算
9、高壓上下電管理制
10、電池故障分析與在線報警
11、與整車設備CAN 總線設備通信
12、485通訊
13、電池安全充電管理
14、數據記錄及讀取
產品參數
| 電氣性能 | 最小值 | 典型值 | 最大值 | 備注 | |
| 環境 | 工作溫度（℃） | -40 | 85 | ||
| 相對濕度（%） | 5 | 95 | |||
| 氣壓 | 86 | 106 | |||
| 供電電源 | 工作范圍(V) | 77 | 110 | 150 | |
| 工作功耗(W) | 3 | 10 | |||
| 電流檢測 | 電流檢測范圍（A） | / | / | 500 | |
| 電流檢測精度(A) | / | ±1 | / | ||
| 采樣周期（mS） | 10 | 20 | |||
| 電池總壓檢測 | 檢測范圍(V) | / | / | 200 | |
| 檢測精度 (%) | / | ±1% | / | ||
| 單體電池電壓檢測 | 檢測范圍(V) | 0 | 5 | ||
| 檢測精度(%.FSR) | ±0.2 | ±0.5 | |||
| 溫度檢測 | 溫度檢測通道數 | 2 | |||
| 檢測范圍(℃) | -40 | 125 | |||
| 檢測精度(℃) | ±0.5 | ±1 | ±2 | ||
| 耐壓等級(VAC) | 1500VAC | 1min | |||
| 防護等級 | IP40 | ||||
