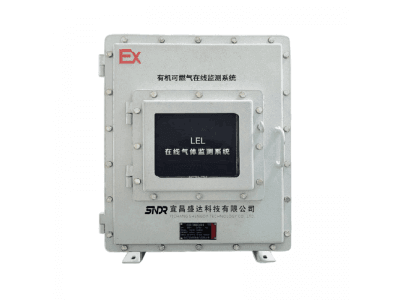

產品名稱：廢氣處理管道LEL可燃氣濃度在線監測儀

型號：SD-R20-EX

一、產品特點：

1、采用進口高精度可燃氣體傳感器。

2、八寸寬大觸摸屏顯示。

3、強大的聲光報警功能，超標自動報警。

4、模塊化設計，方便設備維護。

5、內置流量計、粉塵過濾器等組成的預處理系統。

6、采用防爆箱集成，防爆等級EX De IIBT4，可選配CT4，IP65。

7、強大的本地數據存儲功能，可存儲3年以上歷史數據。

8、具有自動測試、自檢、故障報警、屏幕顯示、結果查詢等功能。

9、modbus通訊可連接上位機，兼容常規控制輸出方式：2路繼電器輸出。

10、全中文操作界面（可轉換成英文界面）。

11、防雨防灰塵外殼設計。

12、泵吸式采樣，主要監測廢氣處理設備進氣口廢氣是否超過爆炸下限。

13、可增加4~8種監測因子，根據現場檢測氣體選配。

14、帶繼電器輸出，可控制外部通風設備。

二、設備簡介：

廢氣處理管道LEL可燃氣濃度在線監測儀可在線監測燃燒法有機廢氣處理設備進氣口有機可燃氣體的濃度，實時反饋有機可燃氣體濃度變化，并將檢測到的氣體濃度含量以4-20mA的電流信號提供給用戶于實現系統工藝自動控制。采用隔爆型設計，真空泵抽取式采樣監測。可設置報警點，當廢氣濃度達到設定的數值時，就會發出聲光報警，并啟動風機，防止廢氣治理設備發生爆炸事故。廢氣處理管道LEL可燃氣濃度在線監測儀廣泛應用于RTO處理前端可燃氣體濃度的監測。

三、技術指標：

傳感器類型：紅外；

監測氣體：可燃氣體；

采樣方式：泵吸式；

氣體量程：0-100（%）LEL；

分 辨 率：0.1%LEL；

精 度：≤±3%FS；

重 復 性：≤±2 % F S；

零點漂移：≤±2 % F S / 6 h；

跨度漂移：≤±5 % F S / 6 h；

響應時間：<10s。

四、設備參數：

供 電：220VAC或12-24VDC；

采樣方式：泵吸式；

預處理系統：粉塵過濾器+初級過濾器兩級過濾；

輸出信號：4-20mA或RS485；

一路開關量；

箱體尺寸：470*570*225（MM）；

五、產品配置：
