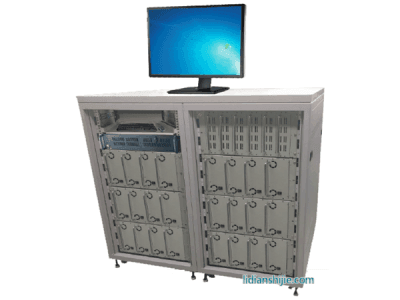

CT-602鋰電池保護板測試系統，是主要面向手機、MP3、藍牙耳機、可穿戴設備等消費電子領域產品而開發的 單串鋰電池保護板檢測設備，能夠?yàn)楦鞔驩EM\ODM廠商提供一站式的（保護功能、通訊\程式燒錄\電量校準\生產數據統計與上傳）測試方案。
CT602設備優勢（與國內同級別的測試系統相比）：
1、精確度，測試穩定；
2、測試時間快，效率高。
功能特點：
1.CT-602測試系統為單串鋰電池所使用的BMS(Battery Management System)電池管理模塊及PCM(Protection Circuit Module)保護電路板之電氣特性(Electrical characteristics)與功能驗證(Functional verification) 的測試機臺。
2. 支援電池容量(Gas Gauge) 的資料讀取、通訊等功能確認，以及對電壓、電流、溫度比對。
3. 提供BMS/PCM保護板的測試驗證，及測試數值紀錄追蹤功能，并將量測結果記錄到Data Log中，報表格式可依客戶需求做自由性調整。
4.CT-602測試系統內的模擬Cell ，可持續且穩定的吸取(Sink) 5A的電流。
5.可提供系統的電壓電流自我檢測功能，以確保量產時的條件精度符合測試規范。
6.支援精密計時器功能，對保護板延遲時間的量測，可穩定且精準的量測保護延遲時間。
7.能同時搭配自動控制氣壓床進行測試，以符合全自動測試規范。
8. 最多可同時進行24通道測試驗證，并可依照使用者需求做測試通道選擇切換。例如：同時多通道自動測試或獨立通道自動測試。
9. 支援人性化界面測試,使用軟件界面分為操作人員視窗(Operator View)與工程師視窗(Engineer View) 2種界面模式，依照使用者需求去做選擇。
10. 可支援N channel及P channel MOSFET保護廻路設計之測試。
11. 激活方式：(1)P+ P-充電兩端充電激活、(2)B- P-兩端短路激活、(3)B- P-兩端充電激活。
12.使用四線式電阻量測，以符合量測數據的準確性。
13. 測試畫面之人機界面(UI Interface)可依客戶治具的排列調整。
14. 可提供6段固定電阻(6-segment fixed resistance) for over temperature protection。
15. 可支援3組保護電路之電氣測試。
測試原理：
CT-602電池保護板測試系統利用電源供應器模擬電池芯充放電及直流負載模擬拉載效應，藉由Relay模塊切換電壓表、電流表、歐姆表、溫度表等偵測數值，以確定保護板是否有達到保護條件。
CT-818 Gas Gauge IC資料讀取器
透過CT-602內部MCU下命令給CT-818 Gas Gauge IC資料讀取器，讀取電壓、電流、溫度等參數值，并將資料回傳給MCU做資料比對 。
注1：CT-818燒錄格式可支援DFI, df.fs, bq.fs檔;
注2：CT-818提供可程序燒錄電壓0~24V;
動作流程：
① 軟件藉由計算機下載測試程序到CT-602內部MCU。
② CT-602內部MCU控制Power Supply, E-Load, Meters等Device，去執行每一個測試步驟，如需讀/寫gauge data，會先保留Device狀態，MCU再下命令到CT-818，不需要等PC接收完資料，大大降低通訊花費的時間。
③ 測試數據，會先暫存在CT-602內部MCU，再以Block整筆回傳至PC。
測量項目
1.Verify voltage accuracy 電壓準度驗證
2.Verify temperature accuracy 溫度準度驗證
3.GG I2C pin SCL voltage 燒錄IC 通訊電壓（SCL端）
4.GG I2C pin SDA voltage 燒錄IC通訊電壓（SDA端）
5.Verify current accuracy (Charge) 電流準度驗證（充電狀態）
6.Verify current accuracy (Discharge) 電流準度驗證（放電狀態）
7.PCM Impedance 保護板阻抗
8.Current consumption(Operating mode) 靜態消耗電流
9.Current consumption (Shutdown mode) 休眠電流
10.Communication test 通訊測試
11.0V Charging 0V充電
12.NTC/ID Test 熱敏電阻\電阻
13.Overcharge protection voltage 過充保護電壓
14.Overcharge protection delay time 過充保護延遲時間
15.Overcharge protection release 過充保護恢復（測試結果是電壓值）
16.Overdischarge protection voltage 過放保護電壓
17.Overdischarge protection delay time 過放保護延遲時間
18.Overdischarge protection release 過放保護恢復
19.Charge over-current protection 充電過電流保護
20.Charge over-current delay time 充電過電流延遲時間
21.Charge over-current release 充電過電流恢復（測試結果是電壓值）
22.Discharge over-current protection 放電過電流保護
23.Discharge over-current delay time 放電過電流延遲時間
24.Discharge over-current release 放電過電流恢復
25.Short circuit protection 短路保護
26.Short circuit protection delay time 短路保護延遲時間
27.Short circuit release 短路恢復測試（電流值）
28.Over Termperature Protection 過溫度保護
